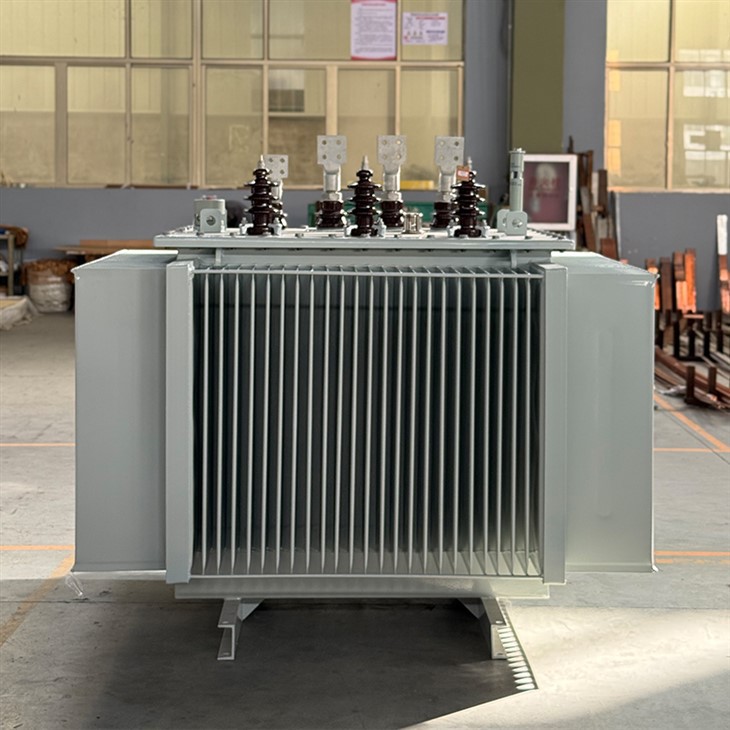

2500 Ква маймен толтырылған{1}}трансформатор

The2500 кВА майлы трансформаторстандартты 400 В тарату жүйелері үшін практикалық жоғарғы шекті білдіреді. Шамамен үлкен үздіксіз токты жеткізу3608 ампер, бұл құрылғы мега-масштабты өнеркәсіп аймақтары мен деректер орталығының негізгі арналары үшін қуатты шешім болып табылады. Бұл қуаттан тыс инженерлер әдетте ток деңгейлерін басқару үшін жоғары қайталама кернеулерге (мысалы, 690 В) ауысады.

Жоғары{0}}спецификация ретінде33 кв трансформатор400 В-қа дейін төмендей отырып, бұл құрылғы қосалқы{1}}беру желілері мен соңғы-пайдаланушының тұтынуы арасындағы алшақтықты өтейді. Ол үлкен төмен{4}}вольтты ток шығысы мен жоғары-вольтты диэлектрлік кернеудің қосарлы қиындықтарын шешуге арналған.

33 000 вольтпен жұмыс істеу стандартты 11 кВ қондырғылармен салыстырғанда мүлдем басқа оқшаулау стратегиясын қажет етеді.

• Импульстік төзімділік (BIL):Осының HV орамдары33 кв трансформатордейінгі найзағай импульстарына төтеп беруге арналған170 кВ(Негізгі импульс деңгейі). Бұл орам жиектерінде электр тогының бұзылуын болдырмау үшін оқшаулау қалыңдығы жоғары -крептокозды және арнайы бұрыштық сақиналарды пайдалануды қамтиды.
• Түртіңіз Changer беріктігі:Өшірулі{0}}түймедегі шүмек ауыстырғышы тіпті тұрақсыз 33 кВ желілерде де кернеуді қауіпсіз реттеуді қамтамасыз ете отырып, шүмектер арасындағы жоғары әлеуетті айырмашылықты өңдеуге қабілетті ауыр жұмыс істейтін айналмалы түрге жаңартылды.

2500 кВА трансформатордағы жоғары вольтты 33кВ фарфор төлкелер

170кВ BIL оқшаулау үшін төзімділік.

2500 кВА қондырғының айқындаушы сипаттамасы оның төмен-вольтты шығуы болып табылады. Өңдеу3608 амперқұрылымдық инновацияны қажет етеді:

• LV втулкасының орналасуы:Стандартты фарфор төлкелері жеткіліксіз. Біз ауыр жүкті- пайдаланамызмоноблокты шайырлы втулкаларнемесе шинаға тікелей біріктірілген қатты мыс пальмалар. Бұл дизайн контактіге төзімділікті барынша азайтады, бұл өте маңызды, себебі 3600А кернеуіндегі микро{1}}ом қарсылық айтарлықтай қызуды тудырады.
• Ағынды бақылау:Жаппай магнит өрісінің әсерінен резервуардың қыздыру элементі ретінде әрекет етуіне жол бермеу үшін оның ішкі бөлігі төселген.магнит ағынының шунттарыөтімділігі жоғары кремнийлі болаттан- жасалған.

• Торлық қосалқы станциялар:Жергілікті тарату үшін 33 кВ қосалқы тарату сақинасынан тікелей 400 В-қа төмендеу.
• Ауыр металлургия:Жүктеме ауытқуы өте жоғары болатын электр доғалық пештерді немесе илемдеу стандарын қуаттандыру.
• Гипер масштабтағы деректер орталықтары:Көбінесе N+1 конфигурациясында жұптастырылған негізгі блок трансформаторы ретінде қызмет етеді.
• Тау-кен жұмыстары:33 кВ кірісінің арқасында бұл құрылғы жүктеме орталығында түсірілмес бұрын желідегі жоғалтуларды азайту үшін жоғары кернеуде ұзақ қашықтыққа қуат берілетін шахталар үшін өте қолайлы.

2500ква-тау-кен{2}}қуат-трансформаторы

Ауыр тау-кен жұмыстарына қуат беретін 2500 кВА майлы трансформатор

ашық шахтадағы экскаваторлар.
